程序不能升級請按以下步驟排查：

1、檢查 U 盤是否完好，先把升級軟件文件 app.tar.gz.txt 拷貝到 U 盤根目錄下，將文件重命名為 app.tar.gz。

2、將 U 盤插入 EMU10（MA）模塊 USB 口后再按 ESC+ENT 鍵或重新上電重啟模塊，耐心等待 1 分鐘左右將進入以下提示信息：“Are you sure to download the Application Software  press the key ENT to download, ESC to cancel”。

3、點擊 ENT 鍵軟件開始升級，屏幕提示“please wait…..”，直到屏幕提示“successful download”軟件升級成功。

注意

升級過程中不可將模塊斷電，不可提前拔出 U 盤，如果因此升級不成功可按照以上步驟 1、2、3 重新操作一次。

EMU10監控模塊配置文件不能導入/導出請按以下步驟排查：

1、獲取配置工具及其說明書

A）電源監控上電，啟動完成后，顯示如下主信息界面，單擊“幫助”按鈕。單擊進入幫助信息界面，見圖 1：

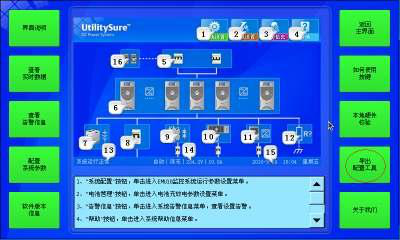

圖 1  主信息界面

B）點擊“導出配置工具”按鈕，見圖 2：

圖 2  導出配置工具軟件

請提示信息“請插入 U 盤，然后單擊確認按鈕以繼續”，把U 盤插入電源監控的USB 接口，若成功連接，會提示信息：“正在復制文件，請不要拔 U 盤，此過程大致需要 1 分鐘，請等待”。導出成功后，會提示信息：“導出配置文件完成，現在您可以移除 U 盤”，此時，配置工具包 EMU10_Tool.zip 保存在 u 盤的根目錄中，解壓該文件到計算機端獲取配置工具軟件。

2、根據解壓包里《EMU10 后臺配置工具使用說明》配置導出/導入文件。

注意事項：

配置導入/導出文件說明：

A、從 EMU10 導出文件有：mstDefaultConfig.cfg、Switch.cfg、config.xml、ATSconfig.xml，導入到EMU10 文件有：mstConfig.cfg、Switch.cfg、config.xml、ATSconfig.xml。

每個文件對應含義如下：

mstConfig.cfg          后臺配置文件，配置好后，需重新導入 EMU10。

mstDefaultConfig.cfg    默認的后臺配置文件。

Switch.cfg             EGU01 支路名稱配置文件，更改支路名稱時需要。

config.xml             直流屏參數配置文件，后臺點表配置需要。

ATSconfig.xml         交流屏參數配置文件，后臺點表配置需要。

大致操作步驟如下：

Step1：EMU10 導出 mstDefaultConfig.cfg。

Step2：打開調試工具，后臺工具導入 mstDefaultConfig.cfg  。

Step3：修改信號名稱  ，可選操作，支路名稱需要更換需要?jiǎng)t更改。

Step4：后臺工具導出為 mstConfig.cfg。

Step5：把 mstConfig.cfg  導入 EMU10。

當使用后臺工具與 EMU10 通訊時，需要保證兩者的后臺配置文件一致。

B、Mobus 和 CDT 協議點表文件中的計算公式不一樣。

Mobus 計算公式如下：

每個 AI 量由兩個字節構成,缺省對應關系為 0~65535 => -500.0~+500.0,

計算關系如下( W =  上送的 16BIT 值, V =  實際的 AI 值)

V = (W/32767 - 1)*500.0

注①：對于交流電壓、絕緣儀從機支路電阻和母線對地電阻等 AI 量的計算關系為 V = (W/32767 - 1)*3000.0

注②：對于蓄電池容量、蓄電池組電流及負載電流等 AI 量計算關系為 V = (W/32767 - 1)*10000.0

舉例說明如下：比如上送的母線電壓是 220v，計算公式如下：V = (W/32767 - 1)*500.0 ,  上送的數據是 0XB850, 對 應 的 W=0XB850, 轉 換 成 十 進 制 后 為 47184 。 按 照 計 算 公 式   V=(47184/32767-1)*500=219.99。

CDT  計算公式：

遙測量幀類別碼為 61H，控制字節為 71H，默認變比為 4，定義如表 1。

注①：對于電池組容量,  變比為 0.5

注②：對于絕緣儀母線對地電阻及支路對地電阻,  變比為 1

注③：對于電池儀單體電壓和模塊電流,  變比為 40

舉例說明如下：比如上送的母線電壓是 220v，計算公式如下：V = (W/4),  上送的數據是 0X0370,對應的 W=0X0370,轉換成十進制后為 880.  按照計算公式：V=(880)*4=220。
