JK0608-C智能高頻開關電力操作電源介紹
索引：JK0608-C,智能高頻開關電源,電力操作電源 發布日期：2022-09-19
1 JK0608-C監控主機簡介
1.1 人機接口
◆ 顯示器監控器采用7寸彩色觸摸屏。
◆ 漢字菜單顯示,觸摸式操作，可方便設置參數和查詢信息。
◆ 注塑面板，美觀大方。
◆ 圖形化界面，直觀顯示系統單線圖，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統參數設置。
1.2 告警管理
◆ 各種報警信息漢字顯示，故障直觀，定位清晰。
◆ 歷史故障和運行記錄存儲條數和剩余存儲空間相關,斷電后歷史故障不丟失。
◆ 故障發生時，機箱內置蜂鳴器發出告警聲音。
◆ 告警門限可設置。
1.3 電池管理
◆ 通過預先設置的電池充電運行參數，自動對電池充放電進行管理。
◆ 可配置5個電池巡檢單元，檢測108節單體電池電壓。
◆ 完善的充放電保護功能。
1.4 絕緣檢測
◆ 可配置2個JY001模塊，60路支路絕緣。
◆ 沒有配置絕緣檢測模塊時，通過綜合測量單元檢測母線絕緣。
1.5 開關量檢測
◆ 可配置2個KG001模塊。
1.6 上位機通信
◆ 通信接口可選擇RS232（默認）或RS485。
◆ 通信規約為MODBUS。
◆ 通訊波特率9600。
◆ 設備通訊地址為1。
2 JK0608-C監控主機接口
2.1 監控器硬件說明，監控器后視圖及接口標識如下：

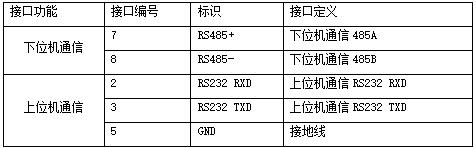

表1：監控器接口列表

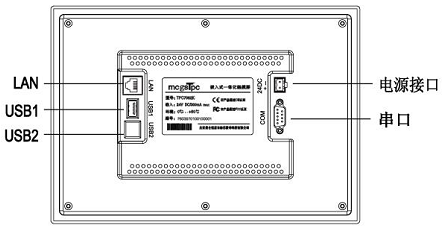

圖1：監控后視圖
3 JK0608-C接口定義、結構尺寸、安裝說明

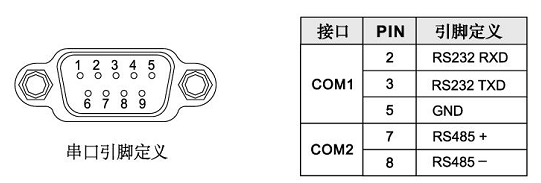

3.1 串口引腳定義
表2： 串口引腳定義
圖2： 串口引腳定義

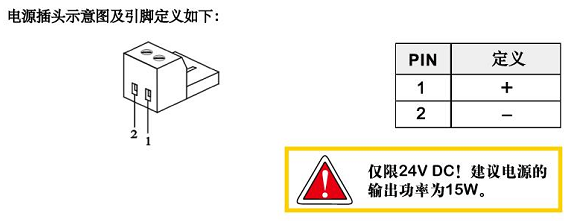

電源連接說明
圖3：電源連接說明

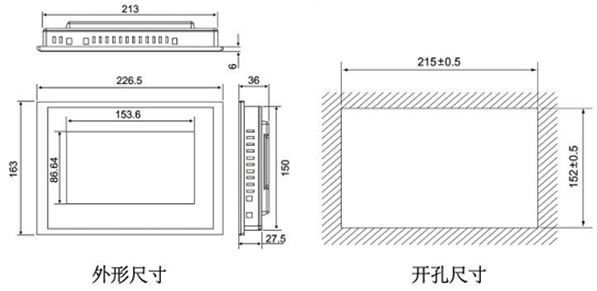

3.2 開孔尺寸圖
圖4：開孔尺寸圖

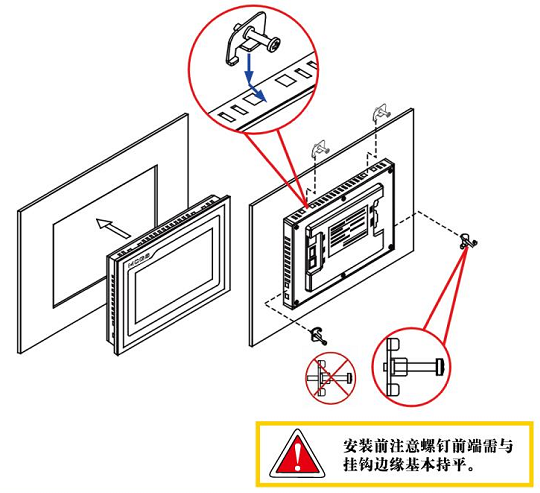

3.3 掛鉤安裝說明
圖5：掛鉤安裝說明

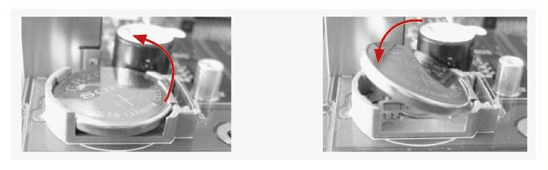

3.4 電池更換說明
電池位置：產品內部的電路板上
電池規格：CR2032 3V鋰電池
圖6：電池更換說明

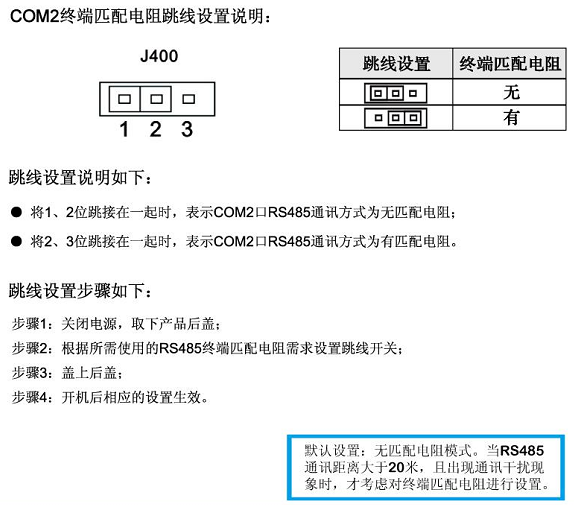

3.5 COM2終端匹配電阻跳線設置說明
圖7：COM2終端匹配電阻跳線設置說明
