BM-24A電池組監測儀
索引：BM-24A,電池組監測儀,電力電源監測工具 發布日期：2021-08-23
1.概述
BM-24A電池組監測儀用于對24只以下串聯電池組進行實時在線監測，具有目前市場上同類產品中先進的功能和性價比。具有放電容量累計、大容量歷史數據存儲、電池溫度監測、測量數據校準、自診斷等新增功能，全靜態工作，液晶顯示,同時支持CDT/微拓/MODBUS/華為(艾默生)通信協議。
特點
ASIC電路全靜態工作, 無噪音；
精密電壓快速實時在線檢測技術, 無繼電器組切換的壽命之虞；
1024頁數據存儲并永久保存，存儲間隔時間可調；
放電容量核對，對放電器可進行定時自動關斷控制；
內置微功耗時鐘，掉電可支持運行3個月；
軟件校準；充、放電電流監視，溫度監測；
定時打印，打印間隔時間可調；
低功耗，LCD點陣液晶顯示，可適應12-320V全范圍工作電壓；
模塊化結構
快速拆卸接線端子；
通過8KV靜電放電試驗；
2. 特性參數
2.1 電氣參數
|
參 數
|
符號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
工作電壓
|
Vo
|
220V系統直流
|
100
|
|
370
|
V
|
|
220V系統交流
|
72
|
|
260
|
Vrms
|
||
|
48V系統直流
|
24
|
|
72
|
V
|
||
|
48V系統交流
|
20
|
|
55
|
Vrms
|
||
|
電源電流
|
Io
|
Vo=250VDC
|
5
|
|
7
|
mA
|
|
輸入功率
|
Po
|
|
1.5
|
1.7
|
2.1
|
W
|
2.2單節電池測量特性
|
參 數
|
符 號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
測量范圍
|
Vi
|
相鄰端子間
|
0.00
|
|
40.95
|
V
|
|
最大允許輸入
|
Vm
|
同上
|
-500
|
|
+500
|
V
|
|
輸入阻抗
|
Rin
|
同上
|
|
400
|
|
KΩ
|
|
測量誤差
|
|
Vi=0-40V
|
|
|
±0.3
|
%
|
2.3總電壓測量特性
|
參 數
|
符 號
|
測 試 條 件
|
最 小
|
典 型
|
最 大
|
單 位
|
|
測量范圍
|
Vi
|
1-25號端子間
|
0.0
|
|
409.5
|
V
|
|
最大允許輸入
|
Vm
|
同 上
|
-500
|
|
+500
|
V
|
|
輸入阻抗
|
Rin
|
同 上
|
|
400
|
|
KΩ
|
|
測量誤差
|
|
Vi=0-400V
|
|
|
±0.２
|
%
|
3.工作原理
3.1監測過程
系統每5秒掃描所有的輸入端,取得所有輸入?yún)?shù)，并實時顯示。
在任何模式下監測都不間斷, 任何數據超出設定閾值都將報警。為了防止誤動作, 報警設有延遲，最大不超過2分鐘。
使用LEM電流傳感器監測電池組的充、放電電流時, 充電電流方向依照傳感器上的方向標示, 則充電電流顯示為正電流, 放電電流顯示為負電流。
放電容量累計是選項功能，必須配有電流傳感器并在訂貨時聲明。放電容量累計只有在電流為負（放電）時進行每秒的累加，為正（充電）時累加停止，電流反向后繼續累加。累加上限99999.9AH,累加24小時后自動停止。
數據存儲間隔當設為1小時或以下時，存儲夠1024頁后此間隔將自動改為1天，用以防止EEPROM的壽命被耗盡。
3.2 電池接線說明
只顯示從第一節到設定節數的單節電壓值, 報警判斷時將忽略剩余的單節。
設置節數后，最后的一節電池將成為尾電池。尾電池的報警閾值單獨設定。
總電壓輸入端子可在內部用跳線選擇，也可將電池組最后接線與相應端子短接。
任何一根電池連線出現斷路都可能使相鄰的兩個電池組電壓出現異常并報警。
電池輸入端子經過特殊設計和處理，用以避免內部放電、短路等惡性故障。允許省略輸入保險。由于電池始終帶電，須嚴格注意接線次序，應先接監測儀的端子，再接電池端子；拆線時次序相反。外部的放電、短路等誤操作不會損壞本機。
3.3 串行通信
正常情況下，本機是半隔離485串口，可以適應大多數單機應用條件；當多機共用總線集群應用或有強共模干擾電壓條件下，可能需要全隔離串口，請?jiān)谟嗀浨罢f(shuō)明。
本機同時支持4種通信協議/方式，由于CDT方式是主動定期向外發送，在發送的間隔，仍可以響應其他協議的應答；但如果主機的下發禎與本機的CDT發送禎沖突，則此下發禎得不到正確的回應。這與串口同時連接打印機的情況是一樣的。
4.使用說明
4.1操作方式
本機有“上”“下”二個按鍵，同時兩鍵定義2種不同的操作方式：
A. 點擊：按鍵時間短于1秒，用于監測、查詢歷史數據中的翻頁和設定值加操作。
B. 長擊。將鍵按住不放直至出現相應的選項。按住“上”鍵進入設定頁面并選擇設置項；按住“下”鍵進入容量累計頁并選擇相應的功能。

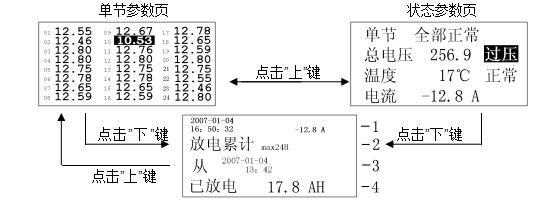

主監測頁面有三個，按鍵切換功能圖如下：
容量參數頁
4.2 監測狀態
如上圖示，點擊上鍵在單節參數頁和狀態參數頁之間進行切換。
說明：
1.單節電壓參數頁
報警后，反黑顯示所有超出設定值的異常參數；
顯示節數取決于設置，設置節數之外的電壓異常在報警判斷中亦被忽略。
2．狀態參數頁
只顯示4個參數/狀態：
當有單節電池電壓超出設定范圍時，顯示 “單節 電壓異常”；
總電壓取自于電池組的總正、總負；
當溫度傳感器不接或開路時，第三行將空白，當前的溫度報警也將恢復；
若設置中的電流選項為關，第四行將空白，充電電流為正，放電為負。
3．容量參數頁
點擊下鍵進入此頁。
容量累計放電核對功能須在訂貨時提出；
若設置中的電流選項為關，容量累計功能亦被關閉；
此頁面第一行為當前時間和電流顯示；
第二行顯示“當前累計max24h”，即放電累計時間超過24小時后，累計停止；
第三行顯示是放電起始時間 年-月-日 時-分
第四行顯示已放電的安時數，精確至0.1AH;
這是放電電流累計，如果放電中電流變?yōu)檎闯潆姡塾?jì)AH數暫時停止，直至電流重新變?yōu)樨?fù)而繼續累計；充電容量不會從AH數中減除。
4.3 設定

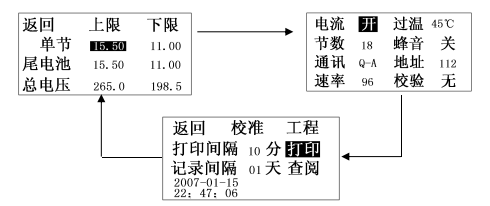

長擊上鍵進入設定頁面，如下圖示，隨反黑顯示激活的選項，將在三個頁面間循環。再次按住按鍵不放可繼續切換激活選項，當移動至需改變的選項時，松開按鍵，點擊上/下鍵可增加/減小設定值或改變?cè)O(shè)定。
在設定頁面，監測和報警仍然有效。
按住上鍵輪換的三種設置頁面
在任意選項中，長擊“下”鍵都會返回單節參數頁。
當“返回”被反黑顯示時，再按任一按鍵，即可返回監測頁面。
在任意設定頁面停留2分種左右且無鍵操作時，自動返回監測頁面。
1．設定項的詳解：
單節和尾電池報警的上、下限以0.05V為單位步進，設置有效的最后一只電池是尾電池，報警閾值單獨設定用來應無法均勻分組的情況。設定范圍均為0-39.99V。
總電壓設定值以0.5V為單位步進。
電流選項有開/關兩種設置，當選擇為關時，電流值和容量累計頁面都不顯示。
過溫報警范圍0-99攝氏度。
節數0-24節，如果訂貨時要求小于24節，硬件可能被設置成不支持更多的節數，這時即使接入測量電壓顯示可能仍為0。
蜂音選項有開/關兩種設置，選擇“關”時，蜂音報警被關閉。
通訊選項有CDT/Q-A兩種設置，Q-A即問-答式通信方式，通信由上位機下發查詢禎發起，本機作為從機應答。CDT方式中，本機將依照CDT協議主動定時上傳信息。兩種方式的具體通信協議等內容請參照本公司的附件文檔。
地址表明本機的從機地址，按照不同的通信協議可在同一串行總線上掛接最多255個設備，在華為/艾默生的系統通信中，本機作為電池儀，地址從112-116。
本機支持的速率有1200、2400、4800、9600bps，在設置中用12、24、48、96表示。
奇、偶、無校驗取決于上位機對單字節校驗方式的設置，需設置一致。
當外接打印機時，可選擇自動打印的時間間隔，當選擇“打印”反黑時，每按一次任意按鍵，打印機打印一頁當前測量數據，即手動打印。
本機支持1024頁數據存儲，每頁數據包含所有的測量參數，每頁參數的記錄間隔設置。當記錄間隔小于一天時，連續記錄1024頁后記錄間隔將自動改為1天。超過1024頁的超期數據將被覆蓋。

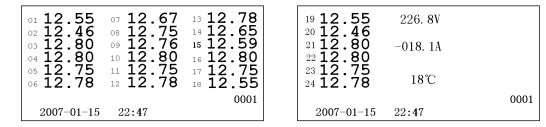

2．選擇查閱將顯示記錄的歷史數據，每禎數據由兩頁顯示，如下兩圖示：
存儲數據查詢頁面
每頁標示出單節電池序號及其電壓，最后一豎行分別是總電壓，電流和溫度。有下角的4位序號表明頁序，0001頁是最近的數據，隨頁序增大依次向前追溯，最下一行標記此頁的記錄時間。按“上”鍵向后翻頁追溯，按“上”鍵向前翻頁追溯；長擊任意鍵或停留2分鐘無鍵操作均將返回主監測頁面。

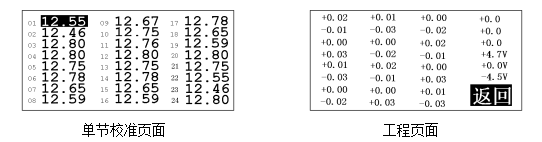

3．選擇校準后，可以對所有的單節測量電壓數據逐節校準，如下圖示。長按上鍵將在所有參數間反黑輪換，用上、下鍵調整直至其與實際測量值相同即可。當某節的電壓值小于1.50V時，調整將失效，用以防止校正值過度影響測量線性度。
4．在工程頁面中可以顯示所有的校正系數和內部工作電壓，用于維護等操作，如上圖示。由于對于監測沒有實際意義，具體數據定義可咨詢本廠商。
4.4放電容量累計和放電器控制功能（選項）
*1.此功能是定制擴展功能，須在訂貨前確認，否則此功能被屏蔽；
*2.設置選項中的“電流”須選擇“開”，否則此功能也被屏蔽；
1． 通常情況下的放電容量核對設置過程
在任意鍵頁面，點按下鍵,進入放電容量頁面，按住下鍵，將顯示設置選項，有三個選項：返回，清零，放電限時時間。
選擇返回則返回電壓監測頁面。在任意選項長按上鍵也可返回電壓監測頁面。
放電限時可在1-23小時之間設置，設置的時間到后，累計停止，同時報警燈亮，報警繼電器動作，蜂鳴器響；也可設置成“放電累計max24h”,這時放電容量可累計24小時，為僅放電累計模式，24小時時間到后累計自動停止，報警燈、繼電器和蜂鳴器均不動作。

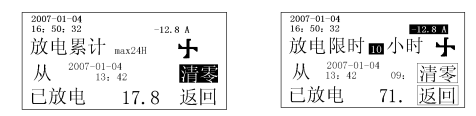

下圖是容量累計頁面的設置選項
容量核對的設置選項
選擇“清零”后，再按一下任意鍵啟動容量累計，屏幕第三行的放電起始時間立即更新為當前時間，同時顯示倒計時器，從設定的計時時間開始倒計時；第四行的“已放電”容量被清零，并開始計算放電容量。

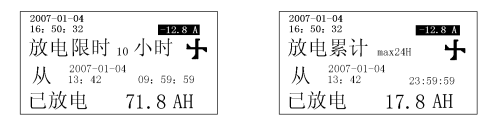

放電限時關斷和僅累計的頁面如下：
放電容量累計進行中
可將放電器的控制接入本機報警輸出觸點，設定放電時間到或有電池異常報警后都可切斷放電器，從屏幕上可讀取放電容量值。放電過程操作順序如下：
1． 用鍵盤設置放電限時時間或選擇放電累計模式；
2． 用鍵盤選擇“清零”選項，開始累計容量；
3． 接通放電負荷開始放電，此步應與上2步同步進行以減小累計時間誤差；
容量累計時顯示一個持續旋轉的動畫螺旋槳圖標，表示累計正在進行中。
累計中可任意操作儀器的其他功能，不影響其進程。
如果累計中電流變?yōu)槌潆姺较颍瑒t默認放電電流為零，累計暫停，直至電流再次變?yōu)榉烹姸^續累加；即充電電流導致的電池容量增加值不會從放電容量中減除。
累計中也可任意設置放電限時時間，但除非再次選擇并執行“清零”，否則此設置不會生效，也不會改變當前正進行的倒計時時間和已累計容量。
倒計時時間到0后，如在其他頁面，顯示頁面自動切換回容量累計頁面。累計容量值和累計起始時間一直保持存儲、顯示，直至再次執行清零。放電限時時間到后報警繼電器觸點吸合將持續20秒左右，同時蜂鳴器也持續鳴叫20秒，然后觸點斷開，鳴響恢復。 放電負荷應設計合適的自鎖-釋放機構。
如在累計中工作電源切斷，則累計暫停，再次上電不會繼續進程，除非選擇“清零”啟動新的累計進程。但再次上電可顯示斷電前的累計容量及其起始時間。
5.端子配置和接線說明

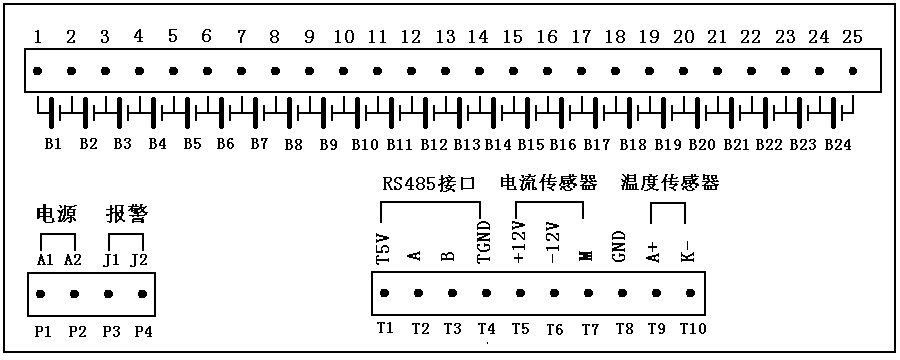

本機在后部的接線端子處明確標示了端子的定義，可插拔式的端子在不適當?shù)牟灏畏绞较潞苋菀讚p壞導致接觸不良甚至損壞。下面是端子圖和端子定義表
|
端子號
|
名 稱
|
功 能
|
|
1,2,....25
|
電池測量輸入
|
1號端子接電池組中電位最高端，依次排列電位逐漸降低。測量所得的電池組總電壓取決于1號和25號端子之間的電壓，或取決于內部跳線。如果電位接反，測量所得電壓是0。
|
|
P1,P2
|
電源輸入
|
系統工作電源，可以直接從電池組兩端取得工作電源。
|
|
P3,P4
|
報警接點
|
報警輸出觸點。任意報警都將導通，直至報警恢復。
|
|
T1-T4
|
通信接口
|
RS485通信接口。其中的T5V和TGND用作驅動外附的通信轉換器的電源，在通常情況下不使用。
|
|
T5-T7
|
電流傳感器
|
為電流傳感器提供工作電源和測量輸入。電流傳感器使用電流輸出磁平衡式，變比2000：1。
|
|
T8
|
電流傳感器地
|
這個端子在使用電流輸出型傳感器時不使用，只作為使用電壓輸出型電流傳感器的預備端子。
|
|
T9-T10
|
溫度傳感器
|
溫度傳感器是一個專用并經過逐個校對的硅二極管，T9接其正極，T10接其負極。并將傳感器置于合適位置。
|
6.安裝

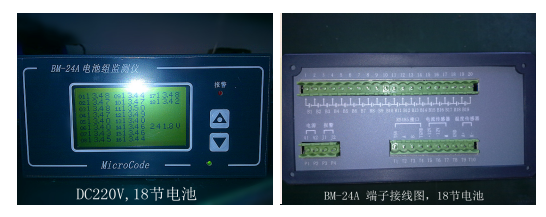

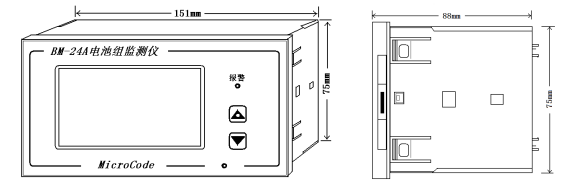

如下圖，外形輪廓尺寸: 長X高X深 160X80X88mm 安裝開孔: 152X76mm
