觸摸屏監控模塊操作說明
主窗信息 顯示系統狀態（正常或故障）和直流參數，其顯示畫面如圖1所示。在該界面中顯示母線電壓，電池組總電壓，控母電壓，控母電流，電池電流及當前電池充電狀態。主窗信息中顯示的各個電壓、電流數據由直流監控單元采集。
當系統檢測到當前設備出現異常時，則系統狀態顯示為“故障”，并不停地閃爍，同時配有聲音告警。直接點擊“故障”處可查詢到當前故障信息。
若母線分段或配有兩組電池，則主窗信息由兩頁分別顯示兩段母線上的直流參數或電池參數，可點觸“下頁”按扭查詢相應參數。在主窗信息頁的菜單欄點觸相應菜單可分別進入“信息查詢”、“系統設置”、“系統控制”窗口，點擊“信息查詢”進入信息查詢界面。

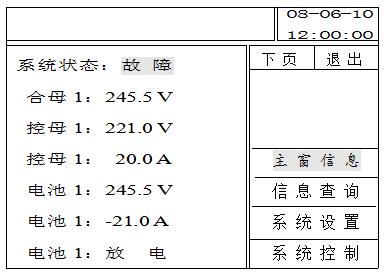

圖1 主窗信息
圖2 信息查詢
信息查詢 在信息查詢界面可以查詢系統的工作參數和系統設置數據。包括交直流參數、模塊參數、當前故障、歷史故障、充電記錄、系統設置參數、通信電源、逆變電源模、以及絕緣監測和電池巡檢參數等。在主窗區顯示出相應的信息查詢選項，直接在相應的選項上點觸即可查詢到具體內容，如圖2所示，點擊“交流參數”進入交流信息查詢界面。
交流參數如圖3所示，包括交流一、二路輸入三相電壓、交流電流、兩路接觸器路狀態（工作、備用）以及環境溫度。其中，交流電壓、交流電流、交流接觸器工作狀態是由交流監控單元采集的數據。

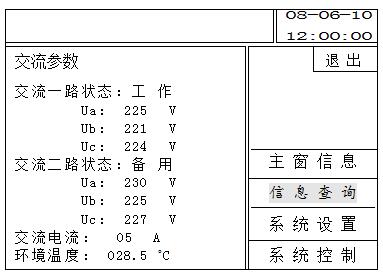

圖3 交流參數
當系統配制有絕緣監測時，在“信息查詢”中點擊“絕緣監測”菜單，可進行詳細的絕緣參數查詢。絕緣監測如圖5所示，顯示合母、控母對地電壓和故障支路的接地電阻值。電阻值為正表示正接地，為負表示負接地。最多可顯示7條支路故障。如果絕緣監測母線段數設為0，則不能進入該頁面，若設為1，則“下頁”按鈕無效。

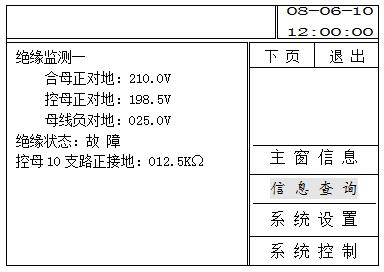

圖4 絕緣監測
電力模塊界面如圖6所示，可顯示系統的電力整流模塊相關的參數，如輸出電壓、電流及開關機狀態。

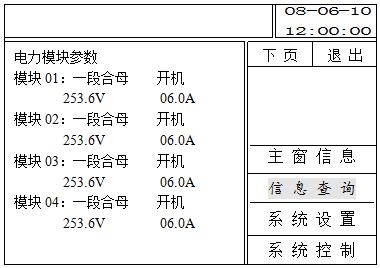

圖5 電力模塊
當前故障顯示系統當前所存在的故障信息，最多可同時顯示255條，可詳細記錄故障內容及故障發生的時間。
歷史故障顯示的是以前發生過且現在已經排除掉了的故障信息，系統可最多記錄最近的100條故障記錄，每條信息都記錄故障發生時間及結束時間。
充電記錄保存最近24條電池充電狀態轉換信息，可方便的查詢到電池的運行過程。
系統設置參數和系統控制參數與系統設置、系統控制內容一樣，但只供查詢，不可改變各參數的內容。
系統設置 完成系統自動管理所必須的參數設定，是系統自動管理的基礎，非法更改可能造成嚴重損害，因此必需進行操作權限管理，即輸入正確密碼方可進行設置，密碼輸入頁面顯示如圖7，正確輸入五位密碼后自動進入圖8系統設置頁。產品出廠設定密碼為“12345”，用戶在系統設置中更改密碼時，必須為5位。系統設置頁如圖8所示，主窗區設有各設置項目的選擇按鈕，直接點觸，進入相應設置操作。
如客戶已修改系統設置密碼并遺忘時，可用系統萬能密碼20110進入。
當系統所有的參數需要恢復為出廠默認參數時，輸入16888既可。
注意：
輸入初始化密碼16888后，監控模塊所有設置恢復為出廠缺省數據，需要根據系統配置重新設置參數。
