電池電流測量采樣模塊安裝及接線說明書
索引：直流屏電池,直流電源采樣單元,霍爾傳感器 發布日期：2021-01-27
電池電流測量采樣
電池電流采集單元采用霍爾傳感器以實現檢測信號和高壓直流信號的電氣隔離，霍爾傳感器的測量量程根據實際要求選取，如系統有兩組電池，要求兩組電池采樣同一量程的霍爾傳感器。要求使用的霍爾傳感器參數如下：
● 供電電源：±12V
● 輸出信號極性：雙極性
● 輸出信號幅度：5VDC
● 量程：50A（可根據實際需要選取）

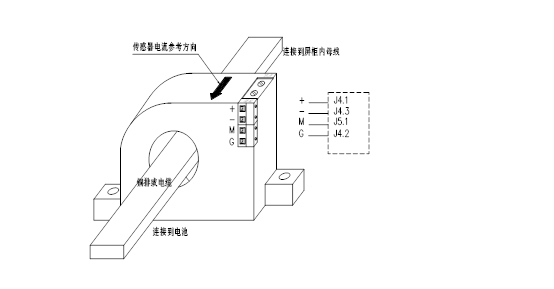

電池霍爾的安裝和接線如圖1所示:
圖1 電流霍爾安裝接線圖
如果在調試過程中，出現沒有負荷時，電流測量不為0，則用萬用表測量電流霍爾傳感器的G與M端電壓，調整霍爾傳感器的“零點”電位器，直到G與M端電壓為0V。
注意：
1、霍爾傳感器在出廠時都已經過嚴格的測試，請不要輕易調整此電位器。
2、電池電流霍爾傳感器在安裝時請注意電流方向，一定要保證電池在充電時，充電電流為正。
控母電流測量采樣
控母電流采集同樣采用霍爾傳感器以實現檢測信號和高壓直流信號的電氣隔離，霍爾傳感器的測量量程根據實際要求選取，如系統控母分段，要求兩段控母電流采樣同一量程的霍爾傳感器。要求使用的霍爾傳感器參數如下：
● 供電電源：±12V
● 輸出信號極性：雙極性
● 輸出信號幅度：5VDC
● 量程：50A（可根據實際需要選取）

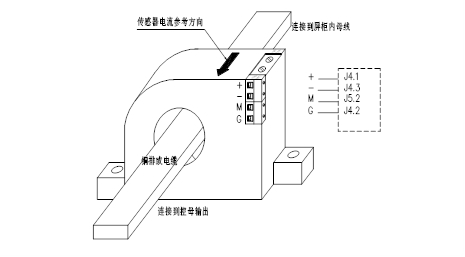

控母霍爾的安裝和接線如圖2 所示:
圖2 控母霍爾安裝接線圖
如果在調試過程中，出現沒有負荷時，電流測量不為0，則用萬用表測量電流霍爾傳感器的G與M端電壓，調整霍爾傳感器的“零點”電位器，直到G與M端電壓為0V。
擴展測量采樣
本監控裝置可檢測3路擴展量，當系統有其他的一些設備如逆變器、通信模塊電壓電流需要測量時，可使用到擴展測量口。擴展測量采集采用霍爾傳感器以實現檢測信號和高壓直流信號的電氣隔離，霍爾傳感器的測量量程根據實際要求選取，要求使用的霍爾傳感器參數如下：
● 供電電源：±12V
● 輸出信號極性：單極性
● 輸出信號幅度：5VDC
● 量程：根據實際需要選取
溫度測量
監控單元測量一路環境溫度，溫度傳感器由我公司提供，配線長度為1.5米，該長度為確保溫度傳感器性能的最大長度，請不要延長配線長度或使用其它型號的溫度傳感器。系統電池管理中的溫度補償就采用此信號作為計算補償電壓的因素。
通信連接
本裝置采用RS485通信方式，與系統監控模塊完成數據交換。在連接通信線時，推薦用戶采用兩芯屏蔽線，裝置485A與監控模塊通信接口485A相連接，裝置485B與監控模塊通信接口485B相連接，將屏蔽層接大地。
監控單元接地
在監控單元上印有接地標志的地方，用戶在系統配線時，要求將此點接至大地或系統共地點。
電壓測量校準
當監控出現測量電壓與實際值不一致時，可通過校正內部電位器校實現測量值與實際值相一致。在監控模塊的內部，有一個可調電位器RV8，用來調整A/D轉換基準，用四位半以上萬用表測量ADREF與TP-GND間的電壓，調整RV8使ADREF與TP-GND間的電壓為5.000V。A/D轉換基準校正后，再調測量電壓不相一致的母線電壓。內部有6個相對應的可調電阻，調整相對應的內容如表1所示：
表1 電壓測量校準
|
序號
|
標號
|
調整內容
|
備注
|
|
1
|
RV1
|
第一組電池電壓
|
|
|
2
|
RV2
|
第一段合母電壓
|
|
|
3
|
RV3
|
第一段控母電壓
|
|
|
4
|
RV4
|
第二組電池電壓
|
|
|
5
|
RV5
|
第二段合母電壓
|
|
|
6
|
RV6
|
第二段控母電壓
|
|
電流測量校準
當監控出現電流、擴展量測量值與實際值不一致時，先確認測量的系數調置是否正確。然后通過校正霍爾傳感器的增益電位器實現測量值與實際值相一致。在監控模塊的內部，有一個可調電位器RV8，用來調整A/D轉換基準，用四位半以上萬用表測量ADREF與TP-GND間的電壓，調整RV8使ADREF與TP-GND間的電壓為5.000V。A/D轉換基準校正后，再調整相對應的霍爾傳感器的增益電位器，最后達到電流測量值與實際值相一致。
