艾默直流屏專用PFU-13開關量采集模塊

1．功能描述

PFU-13開關量采集模塊是一個饋出空開狀態采集模塊。當系統需要監測的饋出支路開關量大于24路時需要增加PFU-13開關量采集模塊。每個開關量采集模塊可監測24路開關量，典型應用是檢測各分屏的饋出開關的跳閘和狀態。

2．可接入的信號量

24路饋出支路空開跳閘告警信號或空開狀態信號。

通過判斷開關量對應接點12Vdc的接通與否判斷其狀態。支路開關量為常閉或常開（由監控設置）觸點接入。

3．端子接口定義

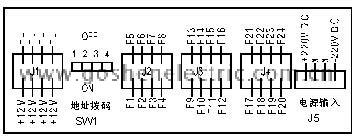

PFU-13開關量采集模塊接線采用螺栓壓接型接插件端子，方便使用。接線端子如下圖所示。

圖1  PFU-13端子排列

各端子定義如下表所示。

表1  PFU-13端子定義

詳細技術參數請咨詢艾默生代理商西安廣深電氣有限公司技術中心。
